一般來說輸送帶主要布置在皮帶輸送機的滾筒上,但輸送帶在工作過程中容易跑偏,從而使其脫落或傾斜,影響輸送機正常生產作業。另外由于輸送機滾筒一般為金屬制成,而輸送皮帶一般由橡膠制成,兩者之間的摩擦力如果不是很大,則對輸送帶起到的調心作用并不是很好。而有一種皮帶輸送機的滾筒為圓柱形,其筒體兩端設置的防滑體只是阻止了皮帶沿軸向的滑動,加之其結構為金屬材料制成,所產生的摩擦力不大,調心作用也不是很明顯。

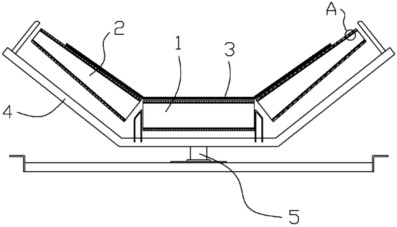

輸送帶膠面調心托輥安裝圖
為了解決現有技術中輸送皮帶在普通滾筒上的跑偏、調心效果不很好的問題,上海昱音機械專門研發出了一種可自動調心、效果更好的膠面型調心托輥。此種產品的結構主要包括:若干托輥,具體為設置在中間的托輥一、傾斜設置在其兩邊的托輥二,在輥一和輥二的表面上分別設置有一層橡膠層,輥一和輥二組合形采凹槽狀,這樣會對設置在托輥上的輸送帶起到自動調心的作用。輥一和輥二表面均設有橡膠層,由于橡膠間摩擦系數遠大于橡膠與金屬之間的,根據摩擦系數公式,當壓力一定的情況下,摩擦系數越大,所得到的摩擦力也就越大,進而使輸送帶兩側受到向心力作用,對其進行糾偏。該向心力就是摩擦力,因此該橡膠層大大增加了摩擦力,即提高了對輸送帶調心的作用。其中輥一為圓柱狀,輥二為錐狀,輥一水平設置在中間,兩個輥二分別錐頂向上傾斜設置在輥一的兩邊,輥二不僅可以起到阻擋耐磨傳送帶兩個側邊的作用防止跑偏,同時也提高了托輥的調偏作用。

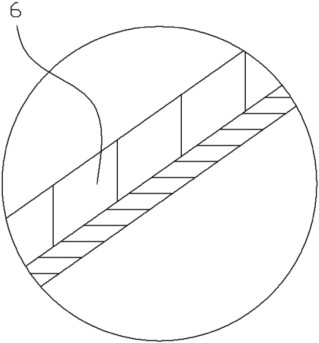

強力膠面托輥局部視圖
具體工作機理:托輥安裝在輸送機支架上,在支架底部設置有鋼性安裝底座,可通過螺栓或者焊接的方式將托輥和整個安裝座固定在皮帶輸送機上。生產作業時,由于輥一兩邊布置有輥二,可以防止輸送帶的跑偏,如果發生跑偏,兩側輥二上的皮帶所受向心力的大小是不同的,向外跑偏一側的向心力要遠大于另一側,兩個方向上會產生一個向心力差。在此作用下,輸送帶就會自動回到滾筒的中心位置,完成調心,另外由于托輥表面的橡膠耐磨層,增強了與輸送帶之間的向心力,因此大幅度提高了其自身的調偏作用,使得生產效率同步得以提升。
