皮帶輸送機廣泛用于港口大宗散貨的裝船、轉運和堆垛等作業。滾動軸承是皮帶輸送機上應用較多的轉動件，皮帶輸送機托輥和滾筒上都裝設有滾動軸承。為確保皮帶輸送機軸承正常工作，正確選擇滾筒軸承的結構和密封形式十分重要。
1、滾筒軸承的結構
皮帶輸送機滾筒軸承的結構形式分內置式和外置式兩種。內置式滾筒軸承安裝在滾筒體內，一般用于非驅動滾筒。安裝在滾筒筒體內的軸承座采用緊配合，軸承外圈承受轉動載荷，滾筒軸固定在結構體上。內置式滾筒軸承通常采用的軸承組合形式主要有：
(1)球面滾子軸承+球面滾子軸承。這種內置 滾筒軸承可以設計成固定裝配、非固定裝配和半固定裝配形式。軸承內圈和滾筒軸間存在軸向位移。
(2)球面滾子軸承+ 緊湊型調心滾子軸承(CARB)。兩個軸承的內外圈皆軸向固定安裝，僅在加工精度高的環形CARB軸承內存在軸向位移。
這兩種滾筒軸承組合用于存在角偏移的重載工況。軸承因外圈轉動會產生偏轉角，軸承的許用偏轉角限定為0.2°。
外置式滾筒軸承特別適用于皮帶輸送機驅動滾筒。軸承內圈緊固在滾筒軸上，外圈安裝在軸承座內，為松配合。外置式滾筒軸承有兩種形式。
(1)球面滾子軸承+球面滾子軸承。這是最常 用的外置滾筒軸承形式，為非固定安裝，軸承外圈可隨滾筒軸長度的改變（溫度的改變使?jié)L筒軸的長度發生變化）而軸向運動。軸承偏轉角取決 于軸承的規格型號，許用偏轉角為1.5~3.5°。當取最大許用偏轉角時，須根據工況要求設計相應的軸承座及密封結構。
(2)球面滾子軸承+環形CARB軸承。軸承座固定安裝在滾筒軸上，僅在加工精度高的環形CARB軸承內存在軸向位移，軸承的許用偏轉角為0.5°。
2、軸承座的選用

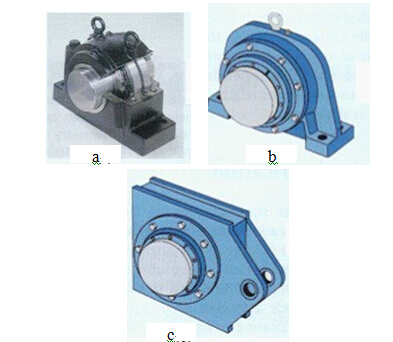

a.SNL系列剖分式軸承座 b.SBD系列整體式軸承座 c.THD系列張緊軸承座
圖1 外置式滾筒軸承軸承座
外置式滾筒軸承通常采用剖分式軸承座，見圖1。剖分式軸承座易于安裝，相對于整體式軸承座，其價格較低。值得注意的是，剖分式軸承 座載荷直接作用在底座上，若載荷作用方向不是指向底座，則作用載荷的大小不得超過軸承座在該方向的許用載荷。圖1a為SNL系列標準軸承座，適合軸徑20 ~500mm的滾筒軸承。圖1b為SBD系列整體式軸承座，主要用于載荷為非持續作用在軸承底座方向的工況。圖1c為THD系列張緊軸承座，是專門針對張緊滾筒設計的整體式軸承座，可承受較大的徑向載荷。
