皮帶輸送機是一種輸送散狀物料的輸送設備，因其具有輸送能力大、結構簡單、投資費用相對較低及維護方便等特定而被廣泛應用于港口、化工、食品、機械等行業的輸送。近年來，隨著輸送機技術的不斷進步和發展，皮帶輸送機已成為物料輸送中的主要輸送設備。皮帶輸送機的布置形式有很多種，每種工況下使用的結構型式各有不同的要求。上海昱音機械根據多年來皮帶輸送機設計和現場安裝使用所總結的經驗，本文針對皮帶輸送機主要部件結構的選型做出如下分析。

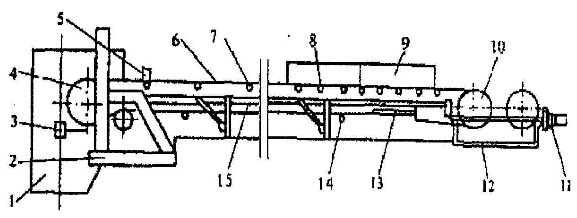

皮帶輸送機主要由機架、傳動滾筒、輸送帶、托輥和拉緊裝置等部件組成，其結構如圖1所示。
1-頭部漏斗；2-機架；3-頭部清掃器；4-傳動滾筒；5-防跑偏安全裝置或調心托輥；6-輸送帶；7-承載托輥；8-緩沖托輥；9-導料槽；10-改向滾筒；11-螺旋拉緊裝置；12-尾架；13-空段清掃器；14-回程托輥；15-中間架。
圖1 皮帶輸送機結構簡圖
1、托輥
托輥是皮帶輸送機的重要部件，其作用是支撐輸送帶和物料重量。托輥運轉過程中必須靈活可靠，以減少輸送帶同托輥的摩擦力，對輸送帶的壽命起著關鍵作用。而托輥組的結構在很大程度上決定了輸送帶和托輥所受載荷的大小與性質。一般輸送散狀物料均采用槽型托輥，在用于手選輸送機及輸送成件物品時則采用平形托輥。托輥組托輥的直徑應滿足帶速要求。
對于托輥的基本要求是：
(1)皮帶輸送機的受料處應設置緩沖托輥組；輸送特大塊度物料或高差大時，可選用重型緩沖托輥。
(2)固定式輸送機宜采用固定托輥組，向上、向下以及水平輸送機承載分支宜選用吊掛托輥組。
(3)托輥需使用可靠，有較小的回轉阻力系數，制造成本低，托輥表面必須滿足光滑及徑向跳動小等要求。
(4)輸送機凹、凸弧的槽型過渡段，應設過度托輥組。
(5)為了防止和克服輸送帶跑偏現象，可選用自動調心托輥。
2、滾筒結構
傳動滾筒和改向滾筒的結構，應根據承載能力選擇。滾筒的結構型式為：大功率皮帶輸送機宜選用鑄焊結構；中小型皮帶輸送機宜選用鋼板卷制結構。短距離、小運量的輸送機也可選用帶驅動裝置的電動滾筒。
滾筒的表面型式應符合以下要求：
(1)當傳動的圓周力較大、工作環境較差時，應采用有人字形溝槽或棱形溝槽的膠面滾筒，雙向運行的驅動滾筒必須選用有棱形溝槽的；
(2)對于傳動的圓周力較小、工作環境條件較好的小型輸送機，可采用光面驅動滾筒。
(3)對于工作條件差或輸送帶承載面接觸的改向滾筒，也可采用膠面滾筒。
