皮帶輸送機在工農業生產中的應用越來越廣泛,在輕工、食品機械設計中最為常見。特別是在玻璃、陶瓷工業中,得到普遍應用。皮帶輸送機是現代物料連續輸送的重要輸送設備,然而,皮帶輸送機普遍存在輸送帶容易拉長、破損、斷裂失效、使用壽命短、維修量大等問題。常常因更換輸送帶使整條生產線處于癱瘓狀態,嚴重影響生產率的提高。本文介紹一種鏈板式輸送機,較好地解決了輸送帶容易損壞的問題。經過在玻璃工業和陶瓷工業企業中使用,效果很好。 1、鏈板式輸送機的工作原理與設計

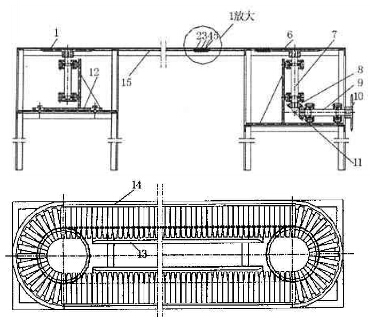

1-大鏈輪;2-鏈板;3-銷釘;4-套筒;5-滾子;6-大鏈輪;7-主軸;8-錐齒輪;9-橫軸;10-小鏈輪;11-錐齒輪;12-調整架;13-內托架;14-外托架;15-鏈條圖1 鏈板輸送機裝配圖
如圖1為業內設計的鏈板式輸送機的裝配圖。其工作原理如下:電機通過皮帶、皮帶輪驅動變速機,由變速機進行減速及變速,再通過鏈條帶動小鏈輪10運動。使得錐齒輪11轉動,將動力傳給大鏈輪6。再由大鏈輪經過鏈條15帶動大鏈輪1轉動。鏈板根據所采用的鏈條節距進行設計,鏈板通過鉚接的方法連接在鏈條上。鏈板的上平面是輸送物料的平面,為了使鏈板上平面平整,應該在鏈板上預鉆兩個凹孔。由于鏈板下面的兩端同時放在內襯板13和外托板14上運行,所以能夠保持輸送帶的工作面水平運行。鏈條15只起到提供輸送拉力的作用。由于該設計中,可以將鏈板2、內托板13、外托板14及大鏈輪1,6等進行淬火等熱處理,得到較高的硬度,使得鏈板輸送機的使用壽命有很大提高。同時,由于鏈條15的硬度和承載能力都比較高、不易拉長,所以,該輸送機不但使用壽命長,同時機械剛度也很好。輸送機的長度根據要求進行設計,然后進行強度校核。 2、輸送機力學模型及計算 鏈板輸送機是一個復雜的機電系統,它是由閉環的承載輸送帶、托板、驅動裝置、調整裝置等組成。在輸送機的起、制動過程中,主要的影響因素是:①輸送機的運行阻力;②輸送帶的力學性質;③輸送機的載荷狀況。 在分析計算鏈板輸送機的受力時,作如下假設:①物料在輸送帶的承載區上均勻分布;②鏈輪與鏈條之間的摩擦力忽略不計。 3、輸送機的制造方法及主要技術參數 根據上述的設計方法,新型鏈板輸送機采用TG158型滾子鏈條,為了保證鏈條銷釘?shù)馁|(zhì)量,在制造時,購買TG158雙鏈鏈條。然后,拆除上列部分,這樣得到較長的銷釘,再將鏈板上的兩空分別套在外鏈板的兩只銷釘上,并進行鉚接。按此方法一次安裝,就可以得到鏈板-鏈條輸送帶。也可以采用焊接然后磨平的加工工藝代替鉚接工藝。
