皮帶輸送機是冶金、電力及煤炭等工業運輸固體物料的主要設備,在焦化備煤和篩焦系統應用很廣泛,它具有輸送連續、均勻、生產效率高、運行平穩動力消耗小、運行費用低、維護和檢修較為方便,易于實現運輸距離或自動控制等特點。皮帶輸送機的種類很多,有通用固定皮帶輸送機、高傾角皮帶輸送、深槽型(U型)皮帶輸送機、可彎曲皮帶輸送機及鋼絲牽引輸送機等。

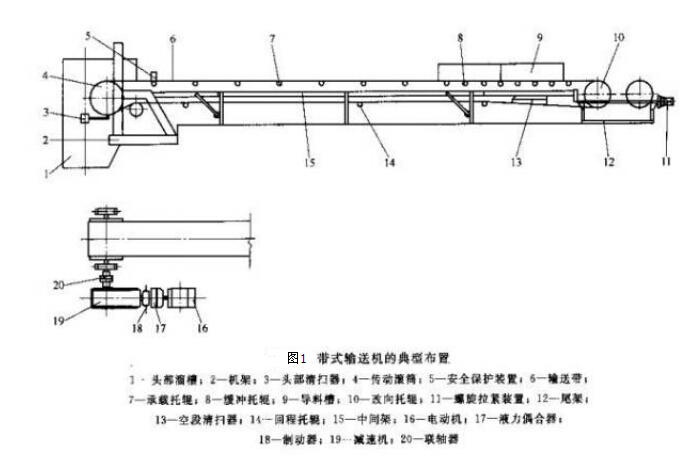

固定皮帶輸送機是焦化廠普遍采用的輸送設備,它主要是輸送堆積密度為0.8-2.5t/m3的各種塊狀、粒狀的散碎物料,也可以用來輸送成件物品,其工作環境溫度在負十度至四十度之間,物料溫度一般不超過八十度。固定式皮帶輸送機整體結構如圖所示,主要部件如下:輸送帶、驅動裝置(電機、減速機、液力偶合器、制動器、聯軸器、逆止器)或電動滾筒、傳動滾筒、改向滾筒、托輥、拉緊裝置、清掃器、卸料器、機架、漏斗、導料槽、安全保護裝置等等。
1、輸送帶
輸送帶是輸送機當中的牽引和承載構件,所以應耐磨,具有較高的強度,在橫的或縱的方向都有著良好的撓曲性,皮帶一般分橡膠輸送帶、塑料輸送帶、鋼帶、金屬網帶等,橡膠輸送帶又有普通型和特殊型輸送帶、塑料運輸帶、鋼帶、金屬網帶等,橡膠輸送帶又有普通型和特殊型之分,焦化廠一般采用普通橡膠輸送帶,橡膠輸送帶由數層棉織布用硫化膠黏結而成,帶的上、下面及左右兩側都覆以橡膠保護層,棉織布的層數與皮帶的寬度有關,層數加多,能夠承載的總壓力也越多,但層數增加時,帶的橫向撓曲性減小,常見橡膠帶棉織布的層數如下表。
表1

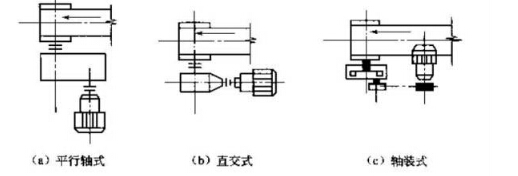

橡膠層的厚度隨著工作面(上面)及非工作(下面)而有所不同,非工作面橡膠層的厚度為1.0-1.5mm,工作面橡膠層的厚度有3.0mm、4.0mm、6.0mm三種,選擇時輸送帶的特性及橡膠的性能等因素決定,焦化廠輸送煤料的皮帶上、下膠厚度一般分別為3mm及1mm.2、皮帶輸送機的驅動裝置一般是由電動機、減速器、液力偶合器(或梅花形彈性聯軸器)、聯軸器及逆止器或制動器組成。依減速器的形式不同可以分為平行軸式、直交式和軸裝式如下圖所示。
將電動機和減速齒輪都裝入傳動筒內,就會成為電動滾筒,按照其冷卻方式的不同,電動滾筒分為油冷式、油浸式和風冷式,而僅將減速齒輪裝入傳動滾筒的則稱為齒輪滾筒(亦稱外裝式減速滾筒),電動機裝在外面,下圖3為油冷式電動滾筒結構:
